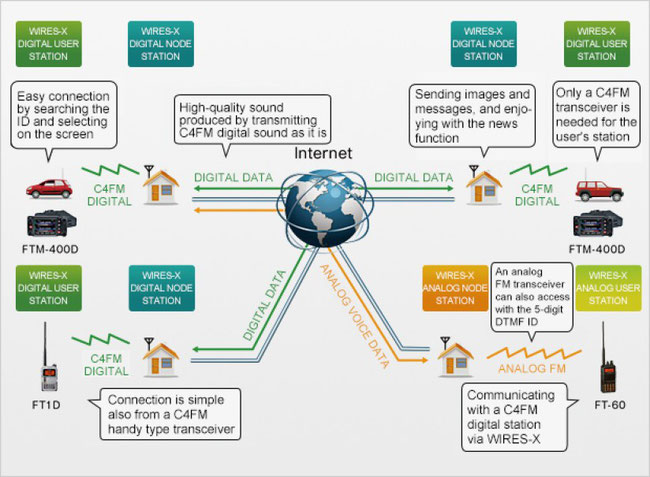

Mit C4FM hat YAESU eine Digitale Modulationsart entwickelt, die es ähnlich wie DMR oder D-STAR ermöglicht Inhalte Digital per Funk zu übermitteln. Neben der Übertragung von Sprache (Phonie) bietet YAESU mit Ihrem System auch die Möglichkeit, beispielsweise Bilder und Textnachrichten zu versenden. Wie HYTERA mit DMR-fähigen Geräten und ICOM mit D-STAR bietet YAESU mit C4FM ebenfalls die Möglichkeit, auf einfachste Weise selbst mit Handfunkgeräten wie dem FT-2DE oder Mobilgeräten wie dem FTM-100 und dem FTM-400 über das Wires-X – Netz Funkkontakte in die ganze Welt herzustellen.

Ein ganz wesentlicher Vorteil gegenüber DMR, das ursprünglich für kommerzielle Anwendungen konzipiert wurde, ist bei C4FM die Tatsache, dass YAESU Geräte bietet, bei denen es sich um echte Amateurfunkgeräte handelt. Sie werden so bedient und programmiert, wie man das bereits von herkömmlichen FM-Geräten kennt. Konkret bedeutet das, dass C4FM mit der Wires-X-Funktion, insbesondere was die Programmierung von Frequenzen und Parametern anbelangt, deutlich einfacher zu handeln ist als DMR. Bei den Geräten von YAESU ist es absolut problemlos, beispielsweise auf einer Wanderung einen Repeater einzuprogrammieren, der bei der Konfiguration zu Hause vergessen gegangen ist – bei einem DMR-Gerät ist dazu der Laptop im Rucksack und das entsprechende Programmierkabel erforderlich 😉 .

Die wesentlichen Punkte, die Digitale YAESU-Geräte von DMR-Geräten unterscheidet, sind die folgenden:

  • Sehr einfaches Handling mit „Amateurfunk-liker“ Bedienung
  • Unkompliziertes Umprogrammieren direkt am Gerät möglich
  • YAESU bietet Dualbandgeräte mit C4FM und FM – bei DMR muss sich der OM/die YL entscheiden ob er/sie auf 2m oder auf 70cm QRV sein möchte. Sind beide Bänder gefragt, dann werden zwei Transceiver benötigt

Im folgenden Video geben wir Ihnen eine Kurzeinführung zu C4FM und Wires-X von YAESU und stellen Ihnen einige Produkte kurz vor:

Auf der Seite von C4FM Schweiz finden Sie sehr detaillierte Informationen zu C4FM und Wires-X, darunter hilfreiche Tipps und Tricks wie Sie sich sehr einfach mit einem Mobiltransceiver von YAESU und dem Wires-X-Interface HRI-200 einen eigenen Node aufbauen, der Ihnen den Zugriff aufs weltweite Wires-X-Netz mit Ihrem Handfunkgerät zu Hause ermöglicht.

Als engagierter und begeisterter YAESU-Fachhändler haben wir viele C4FM-taugliche YAESU-Komponenten in unserem Funkshop vorführbereit installiert und liefern Ihnen folgende Artikel gerne ab unserem Lager in Grindel (Repeater DR-1X auf Bestellung – Lieferfrist ca. 2-3 Tage):

Handfunkgerät YAESU FT-1XDE
Handfunkgerät YAESU FT-2DE
Handfunkgerät YAESU FT-70DE
Mobil-Transceiver YAESU FTM-400 XDE
Mobil-Transceiver YAESU FTM-100 DE
Heim-Transceiver YAESU FT-991
Wires-X-Interface YAESU HRI-200
System-Fusion-Repeater YAESU DR-1X






Wires-X:

Verbindungsaufbau über die angeschlossenen Netzwerke





Anleitung von DL9OH






Die Verbindung zum Wires-x Netz ist nun digital. DL9OH stellt seine Station derzeit als Gateway in das Wires-x Netz zur Verfügung. Dadurch ändert sich auch die Bedienung.

Aktiviert wird Wires-x mittels der Dx Taste des TRX. Nach Verbindungsaufbau und Übertragung einiger Daten kann man nach bestimmten Rufzeichen suchen und eine Verbindung aufbauen. Deteils findet man im Wires-X Handbuch von Yaesu.
Möchte man von einem anderen Wires-x Knoten eine Verbindung zu DB0KLL aufbauen um über das Relais ein QSO zu führen, muss man eine Verbindung zu DL9OH aufbauen, dessen Aussendungen über DB0KLL übertragen werden.

bisher (derzeit nicht mehr möglich):

Der Aufbau einer Verbindung erfolgt durch Eingabe der Node Nummer mit vorangestellten #. Da normalerweise bereits eine Verbindung mit dem Relaiseigenen "ROOM" besteht, muss diese erst durch Einagbe eines * getrennt werden.

Beispiel:

PTT aktivieren und * betätigen:  Trennen einer vorherigen Verbindung
PTT aktivieren und node Nummer eingeben, z.B. #17209:  Verbindungsaufbau zu DB0EWB
PTT aktivieren und * betätigen:  Trennen dieser Verbindung

Wurde der Relaiseigene Raum aktiviert, sollte eine Verbindung mit diesem aufgebaut werden, da sich nur zu einem Raum mehrere Verbindungen aufbauen lassen (Es können mehrere Reals mit dem Raum verbunden sein). Im Beispiel muss dann als Nummer #27209 eigebenen werden.

Da Echolink und Wires-X Verbindungen gleichzeitig bestehen können, sollten ggf. vor Herstellen einer neuen Verbindung mögliche Echolink und Wires-X  Verbindungen getrennt werden (# und *, jeweils getrennt aussenden).

Hinweis: Echolink nach Wires-X und umgekehrt funktioniert nicht. Es wird nur das Signal, das das Relais auf der Eingabe empfängt, weitergeleitet.

X-Reflector:

Der Aufbau einer Verbindung zu einem Raum erfolgt durch Eingabe "A", der Reflektor Nummer (i.d.R. 1) und der Raumnummer von 01 bis 99 über DTMF. Die Trennung erfolgt mittels #.

Beispiel:

Raum 1 (Deutschland): A101
Raum 99 (Echo): A199

Eine Übersicht der Räume und der aktuellen Benutzer ist unter
www.xreflector.net -> Fusion -> FCS001 zu finden.

Die DTMF Erkennung funktioniert nur im DN Mode, NICHT im VW Mode !!!

Bei lokalen Verbindungen bitte die Reflektorverbindung mittels # trennen.
Bitte nach Beendigung des QSOs wieder in den Raum 1 (Deutschland zurück schalten).
