Umbau einer DX 5000

RHG Backer

Kleine Hakenstraße 6

42283 Wuppertal

Deutschland

Einfach bei Ralf anrufen und direkt mit ihm sprechen .

Umbau in Kurzfassung:

Einbau eines zweiten ZF Filters

Verbesserung der Gerätekühlung

Einbau zweier Lüfter

Mikrofonbuchse umbau auf 6pol GDCH

Das O-Mike wird auf ECM-Kapsel (Electret-Kapsel) umgebaut

Externer S-Meteranschluss auf CW Buchse

Beseitigung des S-Meter Flackerns

USB - Anschlussbuchse zur Programmierung des Funkgerätes

HIGH POWER Sendeleistung

Abgleich / Anpassung

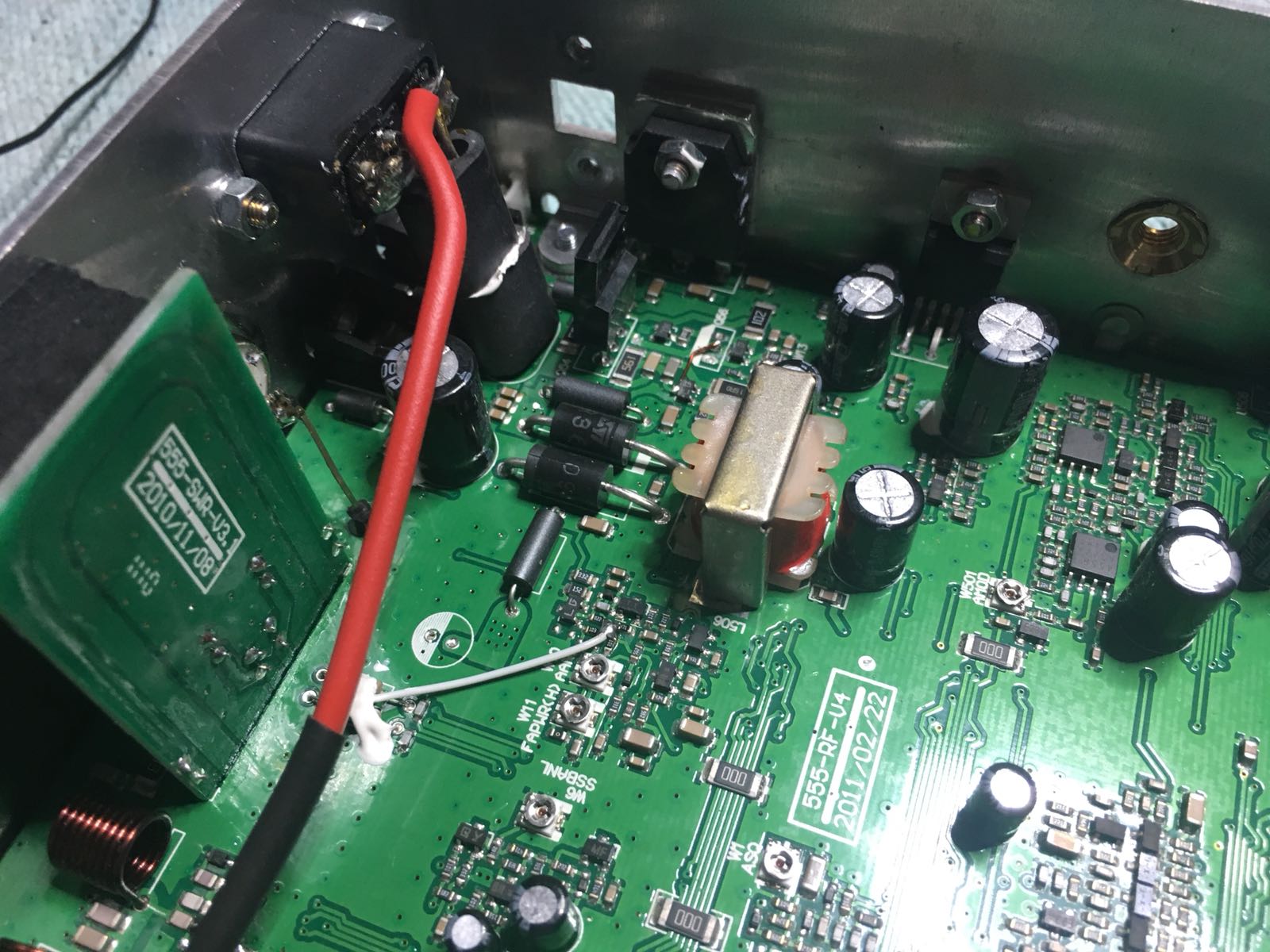

Detailbeschreibung der Modifizierung:

Einbau eines zweiten ZF Filters:

Wirkungsweise des zweiten ZF Filters:

Der ZF-Filter ist ein Bandpass für einen schmalen Frequenzbereich, der Signale außerhalb dieses Bereichs aussperrt, aber die Frequenzen innerhalb möglichst ungehindert und unverändert durchlässt. Dadurch werden aus dem Frequenzgemisch am Ausgang des Mischers nur die gewünschten Frequenzen und an den ZF-Verstärker weitergeleitet. Das ZF-Filter hat damit einen maßgeblichen Anteil an der Trennschärfe des Empfängers.

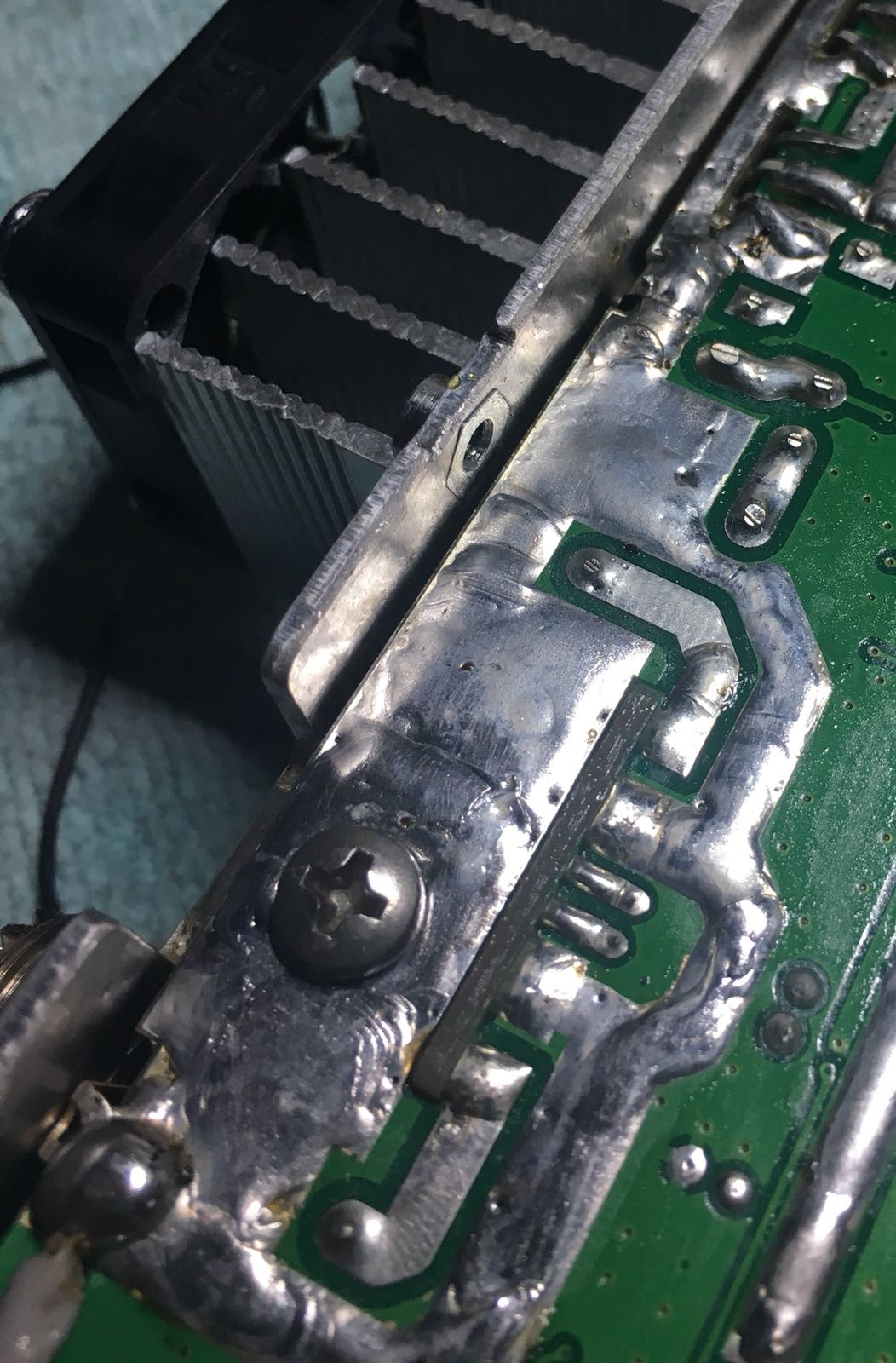

Verbesserung der Gerätekühlung:

Hierzu werden alle Leistungs- und Regeltransistoren umgebaut bzw. kühlungsoptimiert platziert.

Einbau zweier Lüfter:

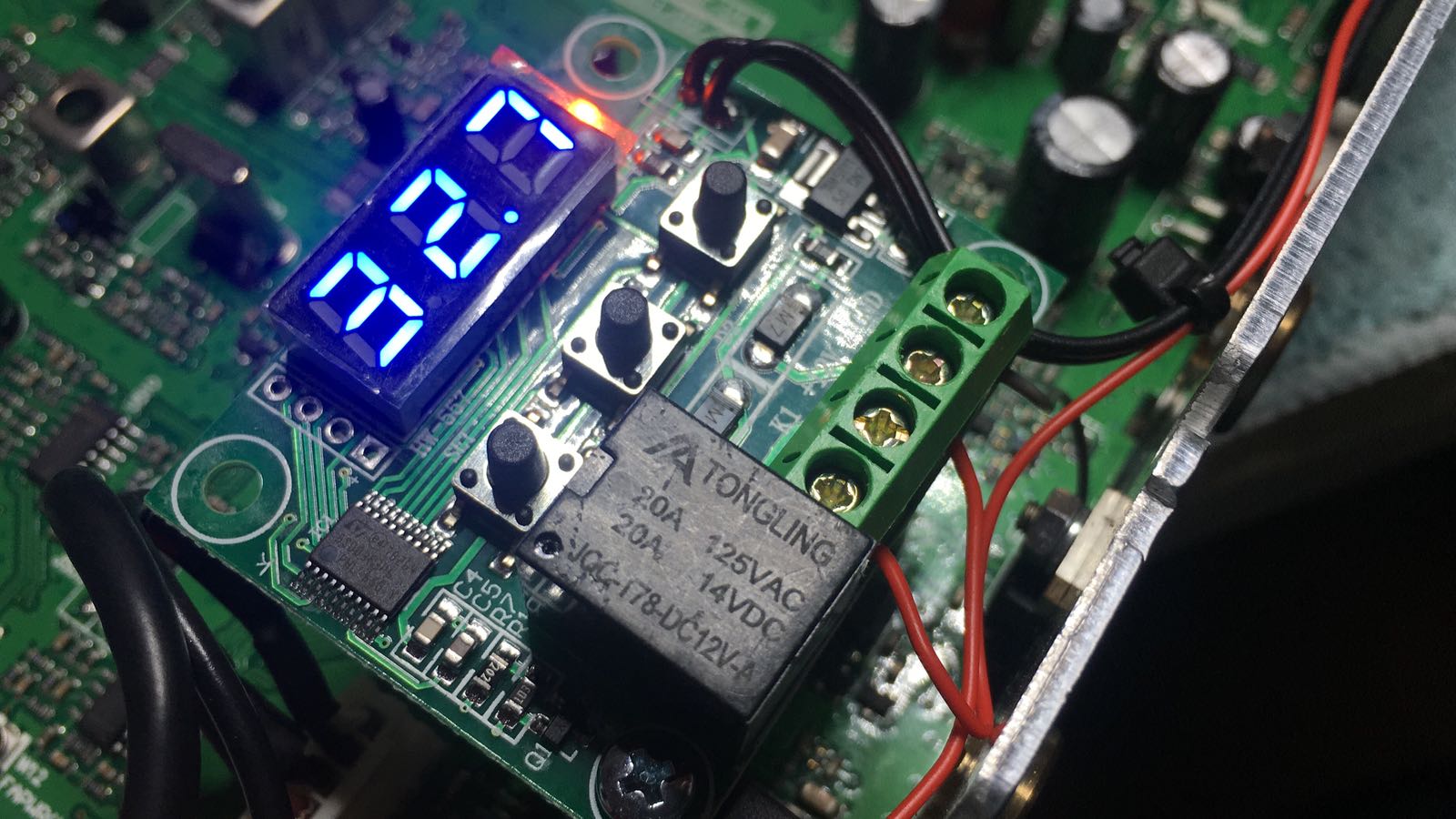

Die beiden Lüfter werden dazu auf den vorhandenen Kühlkörper befestigt. Die Temperatursteuerung ist voreingestellt und arbeitet zwischen 44°C und 47°C. Der Temperaturbereich lässt sich an der verbauten Schaltung einstellen.

Mikrofonbuchse umbau auf 6pol GDCH

Hierzu wird die vorhandene 4pol Buchse entfernt und gegen eine 6pol Buchse ausgetauscht diese ist dann mit GDCH Norm belegt.

Das O-Mike wird auf ECM-Kapsel (Electret-Kapsel) umgebaut

Das relativ schwach und nicht gerade dynamisch klingende O-Mike erhalt einen Umbau auf Electret-Kapsel

Externer S-Meteranschluss auf CW Buchse

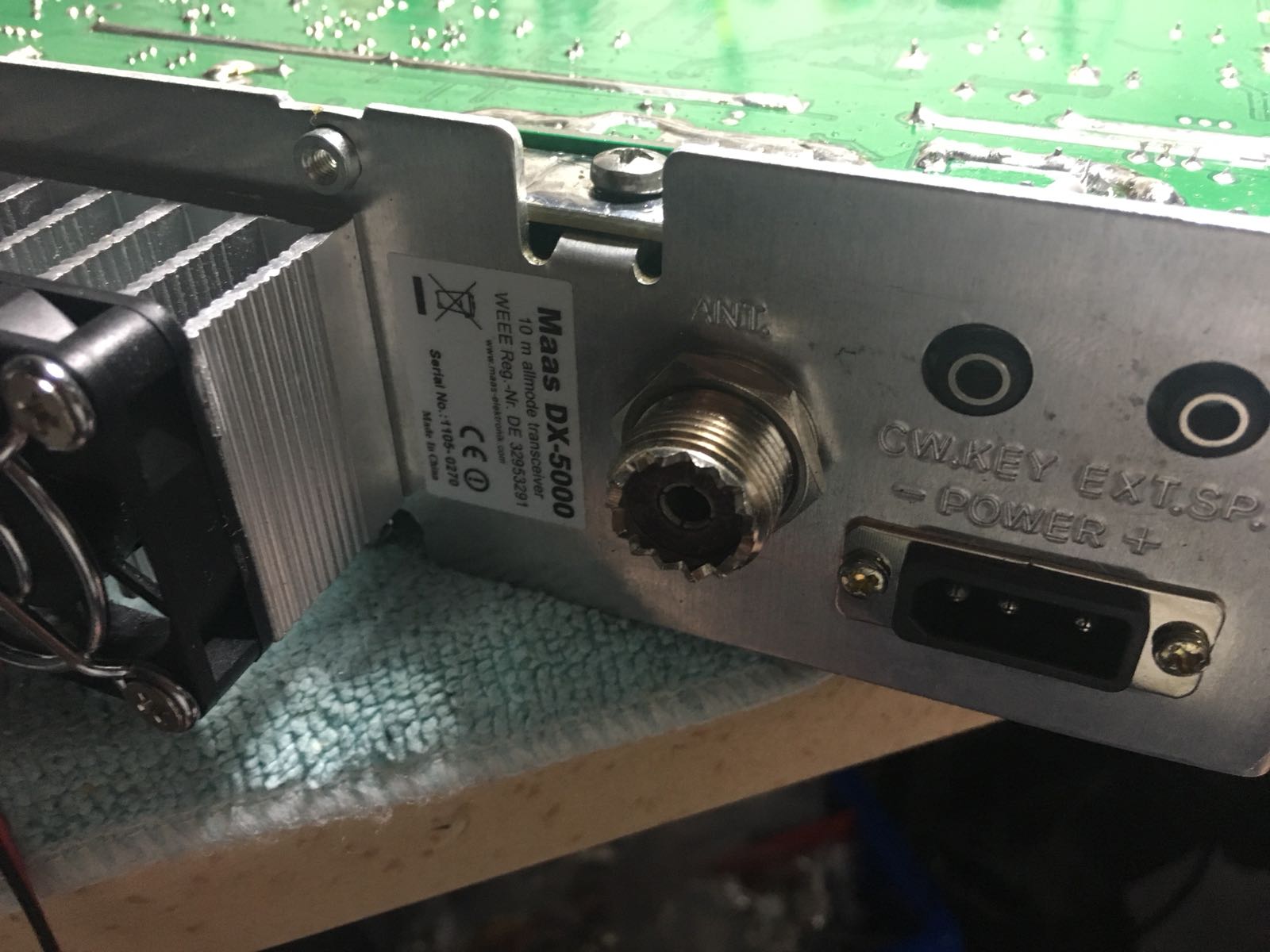

Die CW Buchse auf der Rückseite des Gerätes wird umfunktioniert sodass ein S-Meter angeschlossen werden kann

Beseitigung des S-Meter Flackerns

Das lästige Flackern des internen S-Meter wird beseitigt. Dadurch wird das Ablesen der angezeigten Werte wesentlich erleichtert.

USB - Anschlussbuchse zur Programmierung des Funkgerätes

Seitlich wird eine Klinkenbuchse (3,5mm) eingebaut. Diese dient zur direkten Verkabelung an PC (das USB-Kabel ist im Lieferumfang enthalten)

HIGH POWER Sendeleistung

Bei diesem Umbau wird eine zusätzliche Endstufe verbaut. Dadurch ist eine Verbesserung der Sendleistung mgl.

Abgleich / Anpassung:

AM HI Power

AM Modulation

ALC für SSB

FM Frequenzhub 2,7 KHz

S-Meter Abgleich AM / FM / SSB

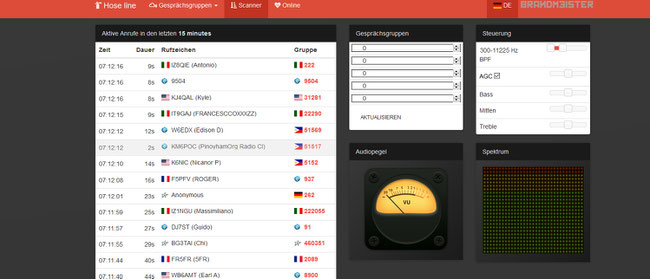

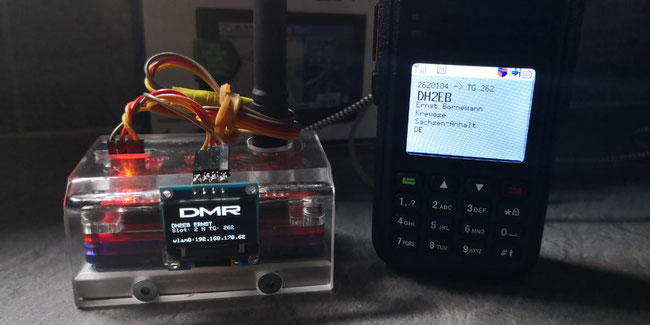

BrandMeister Digital Voice

Das weltweite Netzwerk für digitale Sprachkommunikation

Der BrandMeister bietet:

ein modernes und funktionales Dashboard
detaillierte LastHeard- und Repeater-Listen
ein umfangreiches Kontrollzentrum
Themenspezifische Talk Groups und Reflektoren
Verbindungen zu anderen digitalen Sprechfunk Netzen
und vieles mehr!

Gerätetipp Retevis RT3 baugleich mit Tytera MD380 und TYT MD446

Um schnell und günstig in der Betriebsart DMR QRV zu werden,empfiehlt sich sich dieses Gerät.

und dazu den

AMATEURFUNK: Tytera Flash Tool für MD380/MD390

Anleitung
